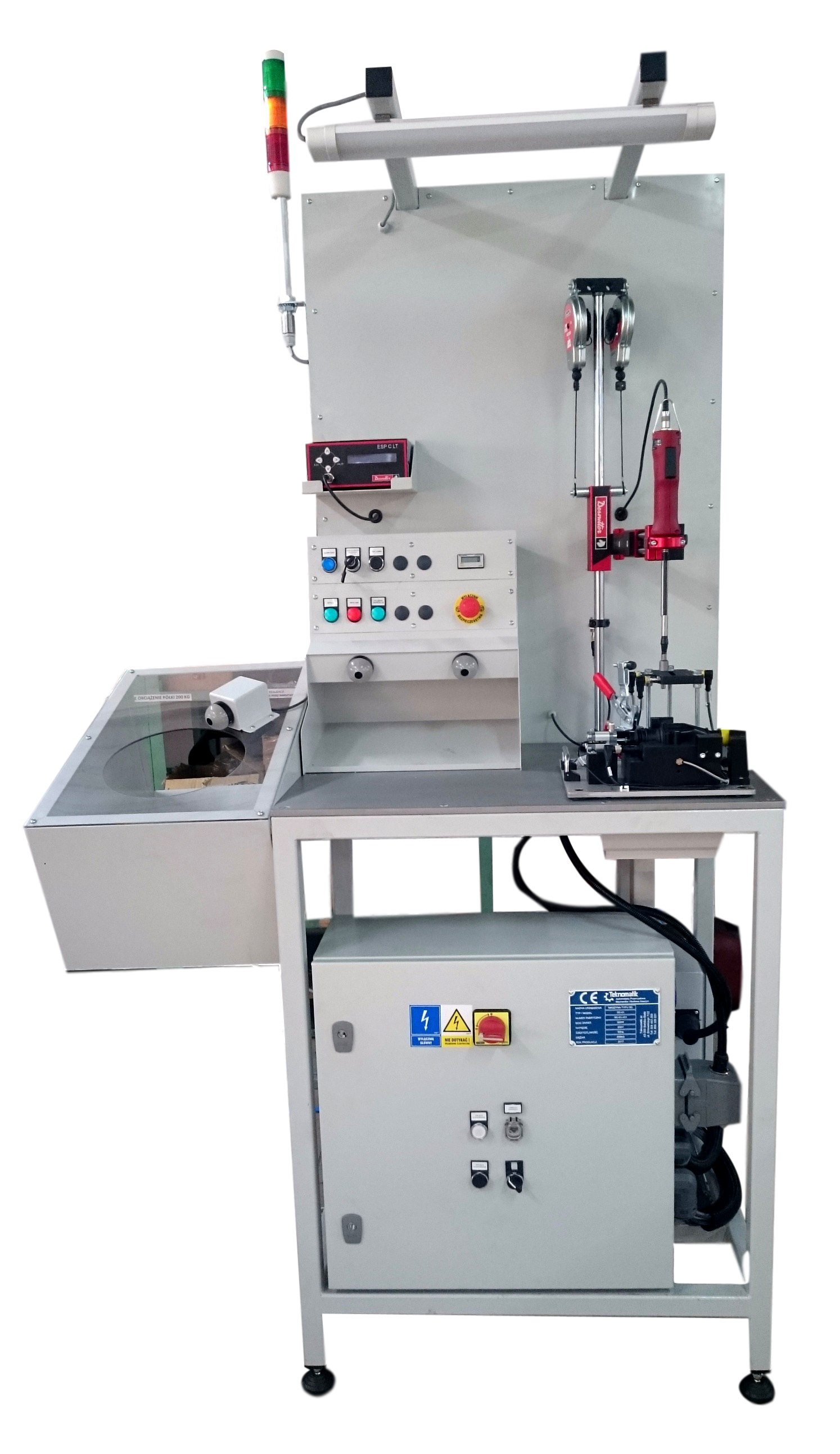

SC tipo surinkimo stendas su suktuvu
Stendas skirtas elementams suveržti elektriniu suktuvu su tiksliai nustatytu sukimo momentu.

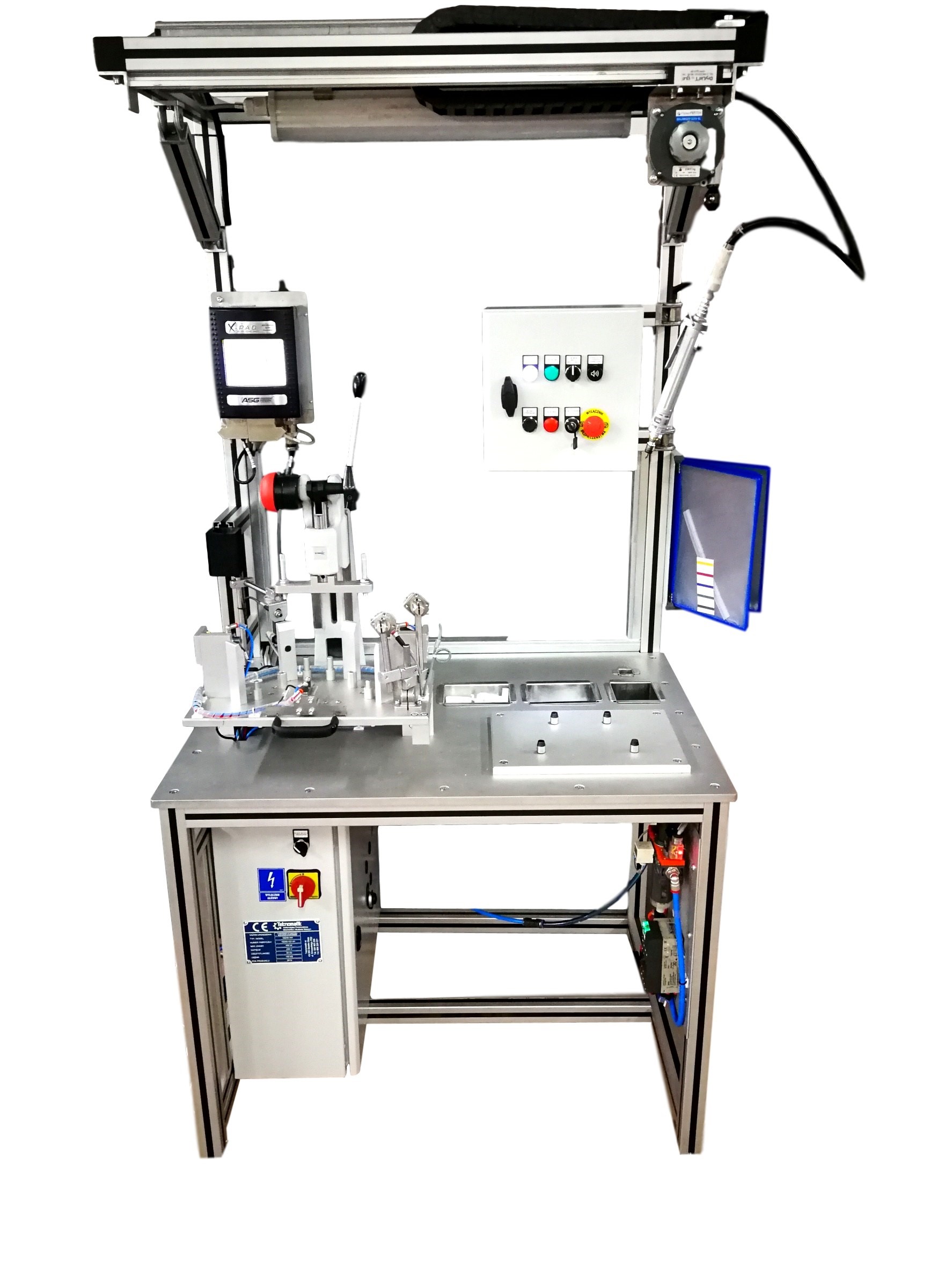

Sukimo momentai nustatomi ir matavimai kontroliuojami integruotu suktuvo valdikliu. Stende įdiegta Pick-to-Light sistema, kuri šviesos diodais nurodo komponentų paėmimo eiliškumą ir teisingumą.
 |  |
Veikimo principas
- detalės įdėjimas;
- detalės užblokavimas;
- reikiamų komponentų paėmimas (paėmimo teisingumo kontrolė);
- leidimas suveržti;
- varžtų suveržimas (teisingumo kontrolė).
Jei visi parametrai neviršija tolerancijų, detalė atblokuojama ir ciklas baigiamas.
Įrenginio konstrukcija
| KONTROLINĖ SIGNALIZACIJA | Įrenginyje sumontuota Pick-to-Light sistema ir signalinė kolona. |
| MATAVIMO KONTROLĖ | Pagal griežtus kliento reikalavimus sukimo momentas turėjo būti labai tikslus – jis matuojamas suktuvo valdikliu. Suveržimą galima vertinti ir pagal sukimo kampą bei įsukimo gylį. |
| ĮRENGINIO UNIVERSALUMAS | Stendas pritaikytas darbui su keičiamais lizdais (gaminio variantais). |
Nauda klientui / naudotojui
- detalių kontrolė pašalina operatorių klaidas ir neleidžia išsiųsti galutinio gaminio, neatitinkančio pasirinkto varianto;
- galimybė pakeisti lizdą kitam gaminio variantui;
- galimybė atsisiųsti suveržimo verčių istoriją;
- paimamų komponentų eiliškumo ir kiekio signalizavimas;
- integruota detalės blokavimo sistema esant netinkamam suveržimo rezultatui;
- išvengiama su pretenzijomis susijusių išlaidų.
